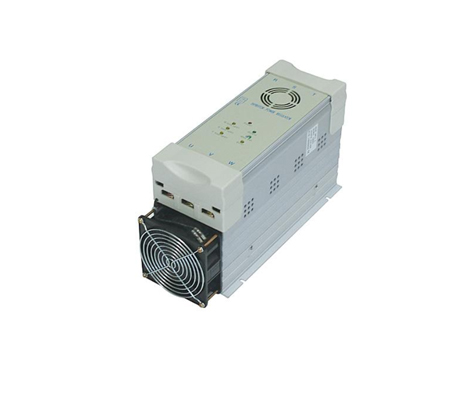

產品型號: JK3PSZT3-XXXXX \ WJ3PSZT3-XXXXX
简介
1. JK3PSZT3分相補償系列靜態開關的晶體模組產品，是為靜態電容器組設計的模組，達到功率因數校正補償用途。這些電容器組使用晶閘管(靜態開關單元) 代替傳統的接觸器(電磁開關)連接每組電容器並且理想的裝置在漏電電流受損快速和波動幅度大的地方（負載變化的間隔可以從瞬間到8秒或10秒)。
2. JK3PSZT3分相補償系列的靜態開關單位被設計成連接和斷開電容器，以毫秒為單位。它們可以用來建構在電容器的各種步驟，或為個別的負載補償，由於連接/斷開的缺陷必須獲得即時補償，例如: 在焊接設備，起重機，升降機等。
3. 自動電容組靜態系統盤- JK3PSZT3系列
JK3PSZT3分相補償系列電容器組靜態系統，為電網脈動負載校正功率因數目的而設計。
電源裡的變化相對比較快(毫秒)，為了開關操作完美投入/斷開，以至於透過晶閘管控制，再連接到電壓控制電路板，以便連接和斷開電容器實行零電壓差動作。
預防連接和斷開步驟之間的瞬變電流，獲得負載波動即時的回應。
4. 靜態系統電容器組的功能和優勢，這種補償系統的功能或優勢如下：
(1)立即回應補償的要求。功率因數校正回應時間，可以是一個單一網絡頻率週期，以此方式實現幾乎瞬間的補償。
(2)消除啟動電容器銜接所產生的瞬變電流。電容器在部分或全負載時，當它的電壓和網路電壓相當時，連接就會產(發)生。請看圖表1。
諧波濾波器(Harmonics filter)之應用- 電容器專用靜態開關
使用電感器加上電容器組取代單純電容器，可以避免電容器過載及諧振，最常使用之例子為調諧波之濾器，其過電壓因數為7%。
特定使用環境，會有巨大的快速之負載變動，若使用傳統電磁開關驅動電容器，功率因數無法調整，反應不夠快速，導致無法達到負載之虛功的需求。此時使用靜態開關驅動電容器組將是必要的，利用閘流體(Thyristor)技術，製作的靜態開關有以下之優點：
1. 消除開關投入/切離時之暫態電流。
2. 開關投入/切離速度立即反應。
3. 對於虛功率補償快速回應。
4. 電容器壽命比傳統模式增加許多。
功能說明
1. 具有R.S.T各相保險絲斷路指示燈，並提供異常輸出接點，可做系統緊急控制之用。
2. JK3PSZT系列的靜態開關單位，連接和斷開電容器以毫秒為單位。
安全認証
3相3線
JK3PSZT3-22035, JK3PSZT3-22050, JK3PSZT3-22060, JK3PSZT3-22080, JK3PSZT3-22100,
JK3PSZT3-22125, JK3PSZT3-22160, JK3PSZZT3-22180,
JK3PSZT3-22225, JK3PSZT3-22250,
JK3PSZT3-22300, JK3PSZT3-22350, JK3PSZT3-22400.
WJ3PSZT3-22035, WJ3PSZT3-22050, WJ3PSZT3-22060, WJ3PSZT3-22080, WJ3PSZT3-22100,
WJ3PSZT3-22125, WJ3PSZT3-22160, WJ3PSZZT3-22180,
WJ3PSZT3-22225, WJ3PSZT3-22250,
WJ3PSZT3-22300, WJ3PSZT3-22350, WJ3PSZT3-22400.
JK3PSZT3-48035, JK3PSZT3-48050, JK3PSZT3-48060, JK3PSZT3-48080, JK3PSZT3-48100,
JK3PSZT3-48125, JK3PSZT3-48160, JK3PSZT3-48180,
JK3PSZT3-48225, JK3PSZT3-48250,
JK3PSZT3-48300, JK3PSZT3-48350, JK3PSZT3-48400.
WJ3PSZT3-48035, WJ3PSZT3-48050, WJ3PSZT3-48060, WJ3PSZT3-48080, WJ3PSZT3-48100,
WJ3PSZT3-48125, WJ3PSZT3-48160, WJ3PSZT3-48180,
WJ3PSZT3-48225, WJ3PSZT3-48250,
WJ3PSZT3-48300, WJ3PSZT3-48350, WJ3PSZT3-48400.
JK3PSZT3-60035, JK3PSZT3-60050, JK3PSZT3-60060, JK3PSZT3-60080, JK3PSZT3-60100,
JK3PSZT3-60125, JK3PSZT3-60160, JK3PSZT3-60180,
JK3PSZT3-60225, JK3PSZT3-60250,
JK3PSZT3-60300, JK3PSZT3-60350, JK3PSZT3-60400
WJ3PSZT3-60035, WJ3PSZT3-60050, WJ3PSZT3-60060, WJ3PSZT3-60080, WJ3PSZT3-60100,
WJ3PSZT3-60125, WJ3PSZT3-60160, WJ3PSZT3-60180,
WJ3PSZT3-60225, WJ3PSZT3-60250,
WJ3PSZT3-60300, WJ3PSZT3-60350, WJ3PSZT3-60400
